Diode là gì?
Trong bài viết này, chúng ta sẽ tìm hiểu về diode, định nghĩa, biểu tượng, nguyên tắc hoạt động, các loại diode khác nhau và ứng dụng của chúng trong mạch điện tử.

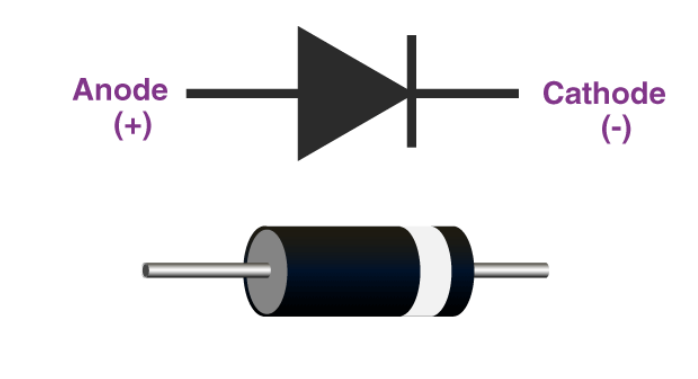

Một diode là một thiết bị bán dẫn cho phép dòng điện chảy chỉ trong một hướng. Nó bao gồm một kết hợp p-n, hoạt động như một rào cản ngăn chặn dòng điện chảy theo hướng ngược lại. Diode có thể được sử dụng trong nhiều ứng dụng, bao gồm việc làm biến áp (chuyển đổi AC thành DC), ổn áp, và bảo vệ chống lại các hiện tượng dao động áp.
Cách Diode Hoạt Động Một diode được làm từ vật liệu bán dẫn như silic, với các tạp chất được thêm vào để tạo ra kết hợp p-n. Phần p của diode, gọi là anot, có một lượng lớn chất mang điện tích dương (lỗ), trong khi phần n, gọi là catot, có một lượng lớn chất mang điện tích âm (electron).
Khi áp dụng một điện áp dương lên anot và một điện áp âm lên catot, kết hợp p-n được đặc hóa thuận, cho phép dòng điện chảy qua diode. Điều này được biết đến là điều kiện thuận. Điện áp cần thiết để thuận tiện một diode được gọi là điện áp thuận hoặc “ngưỡng thuận” và thường nằm giữa 0,3 đến 0,7V đối với diode silic.
Khi áp dụng điện áp theo hướng ngược, với điện áp âm trên anot và điện áp dương trên catot, kết hợp p-n sẽ được đặc hóa nghịch, ngăn chặn dòng điện chảy qua diode. Điều này được biết đến là điều kiện nghịch. Một dòng rò nhỏ vẫn có thể chảy qua diode khi nó trong điều kiện nghịch, được gọi là dòng bão hòa nghịch.
Tóm lại, một diode cho phép dòng điện chảy dễ dàng theo một hướng và ngăn chặn nó trong hướng khác, hành vi này được gọi là làm biến áp. Diode được sử dụng rộng rãi trong mạch điện tử để làm biến áp, ổn áp và là các yếu tố bảo vệ chống lại dao động áp.
Các Loại Diode
Có nhiều loại diode, mỗi loại có đặc điểm và ứng dụng riêng. Diode có thể được phân loại thành nhiều loại dựa trên đặc điểm và ứng dụng của chúng, bao gồm:
- Diode PN Junction:
- Là một loại thiết bị bán dẫn cho phép dòng điện chảy chỉ theo một hướng.
- Ứng dụng chủ yếu trong biến áp, mạch điện tử, và ổn áp.

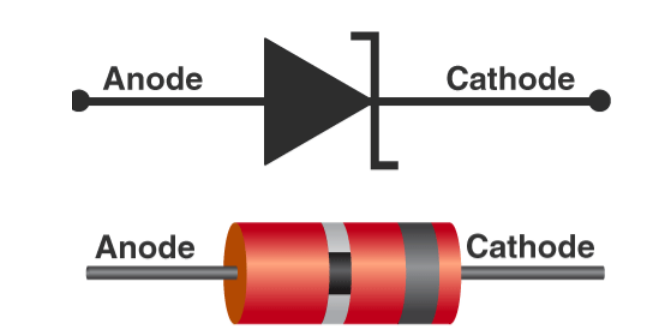

- Zener Diode:
- Là một loại diode PN junction được thiết kế để hoạt động trong khu vực phá hủy ngược, nơi điện áp qua diode lớn hơn điện áp phá hủy, được biết đến là “điện áp Zener”.
- Ứng dụng chủ yếu trong mạch ổn áp và điều chỉnh điện áp.

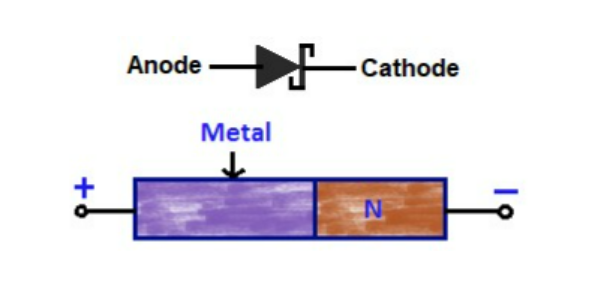

- Diode Schottky:
- Là một loại diode có điện áp mở rộng thấp hơn so với diode PN junction silic thông thường.
- Sử dụng kim loại thay vì vật liệu p-type.
- Ứng dụng trong kẹp áp, nguồn điện chuyển mạch, và chỉnh lưu.

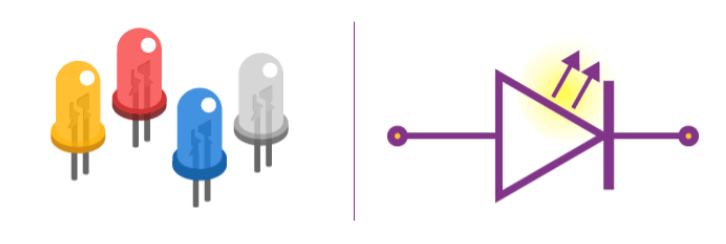

- Đèn LED (Light Emitting Diode):
- Là một loại diode bán dẫn phát sáng khi dòng điện đi qua.
- Sử dụng trong đèn báo, màn hình, đèn giao thông, và nhiều ứng dụng khác.
Các loại diode khác cũng bao gồm đèn Zener, đèn truyền thông, đèn laser, và nhiều loại khác nữa. Mỗi loại diode có ứng dụng cụ thể tùy thuộc vào đặc tính của nó.

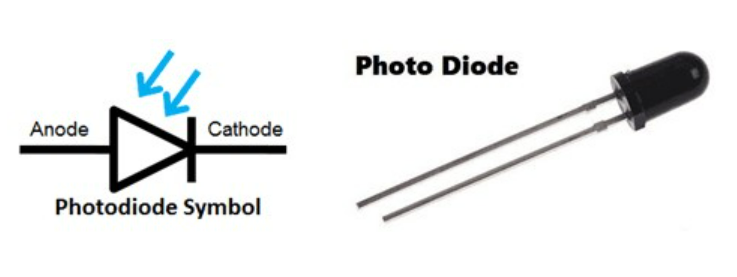

- Photodiode (Điện Diot Phát Quang):
- Là một thiết bị bán dẫn chuyển đổi ánh sáng thành dòng điện. Nó hoạt động dựa trên nguyên lý hiện tượng quang điện, trong đó photon ánh sáng tương tác với vật liệu bán dẫn, tạo ra các cặp electron-lỗ. Khi những bảo họa này được tách ra bởi một trường điện hoặc một kết hợp p-n junction, một dòng điện ánh sáng được tạo ra.
- Photodiodes được tạo ra bằng cách tạo ra một p-n junction hoặc một cấu trúc p-i-n trong vật liệu bán dẫn nhạy ánh sáng. Khi photon ánh sáng chạy vào photodiode, chúng bị hấp thụ bởi bán dẫn, tạo ra các cặp electron-lỗ. Sự chảy của những bảo họa này, dưới ảnh hưởng của một trường điện ngoại vi, tạo ra một dòng điện tỷ lệ với độ sáng ánh sáng đầu vào.
- Ứng Dụng của Photodiode:
- Giao tiếp quang: Được sử dụng như bộ thu trong mạng quang sợi.
- Tế bào năng lượng mặt trời: Chuyển đổi ánh sáng mặt trời thành năng lượng điện.
- Thiết bị hình ảnh: Sử dụng trong máy ảnh kỹ thuật số và các thiết bị CCD.
- LiDAR: Được sử dụng trong đo khoảng cách và phát hiện vật thể.
- Cảm biến ánh sáng môi trường: Điều chỉnh độ sáng màn hình trong điện thoại thông minh và các thiết bị khác.
- Phổ điện tử: Đo hấp thụ và phản xạ ánh sáng trong phân tích hóa học.
- Ứng dụng y tế: Theo dõi nhịp tim, sự bão hòa ô nhiễm và huyết áp.
- Máy quét mã vạch: Giải mã mã vạch để nhận diện sản phẩm.
- Báo khói: Phát hiện các hạt khói thông qua tính chấn sáng của ánh sáng.
- Điều khiển từ xa hồng ngoại: Nhận tín hiệu cho các thiết bị điều khiển từ xa.
- Tunnel Diode (Điện Diot Hầm):
- Là một loại điện diot bán dẫn với vật liệu p-type và n-type được dot nặng, tạo ra một kết hợp p-n hẹp, dẫn nhanh và một vùng thiếu hụt mỏng. Nó được phát minh bởi Leo Esaki, người đã phát hiện ra hiện tượng đào hầm lượng tử trong bán dẫn.
- Trong hoạt động của nó, khi một điện áp thuận nhỏ được áp dụng, electron “đào hầm” qua rào cản tiềm năng do vùng thiếu hụt, gây ra một tăng đột ngột trong dòng điện. Ở điện áp cao hơn, dòng điện giảm do khả năng đào hầm giảm, tạo ra một vùng có sự điện trở âm.
- Ứng Dụng của Tunnel Diode:
- Dao động tần số cao: Tạo ra tín hiệu cao tần số ổn định.
- Khuếch đại sóng siêu tần: Khuếch đại tín hiệu sóng siêu tần yếu.
- Mạch RF: Sử dụng trong hệ thống truyền thông tần số radio.
- Chuyển mạch tốc độ cao: Sử dụng trong một số mạch nhớ máy tính và logic.
- Trộn tần số: Kết hợp tín hiệu trong các quá trình trộn phi tuyến.
- Dao động điều khiển điện áp: Sử dụng trong mạch vòng pha-locked loop cho tổng hợp tần số.
- Tạo xung: Tạo ra xung sắc nét và nhanh chóng cho nhiều ứng dụng.
- Hình dạng sóng: Sửa đổi và lọc hình dạng sóng trong mạch xử lý tín hiệu.
- Gunn Diode (Điện Diot Gunn):
- Gunn Diode, được phát minh bởi J.B. Gunn, là một thiết bị bán dẫn thể hiện hiện tượng trở kháng âm do hiệu ứng Gunn. Nó không có kết hợp p-n junction và bao gồm một loại vật liệu bán dẫn duy nhất, thường là arsenide gallium (GaAs) hoặc nitride gallium (GaN).
- Trong cấu trúc của nó, Gunn Diode có hai liên kết ohmic được kết nối với vật liệu n-type. Hiệu ứng Gunn phát sinh từ một thuộc tính gọi là hiệu ứng electron chuyển giao tồn tại trong bán dẫn.
- Khi áp dụng một điện áp cao, electron trong dải dẫn đạt đủ năng lượng để chuyển đến một dải năng lượng cao hơn, giảm độ di chuyển của chúng. Khi áp dụng điện áp tăng, dòng điện ban đầu tăng lên nhưng sau đó giảm về mức độ nhất định do di chuyển giảm, tạo ra hiện tượng trở kháng âm.
- Ứng Dụng của Gunn Diode:
- Dao động tần số siêu tần: Tạo ra tín hiệu sóng siêu tần ổn định.
- Tăng tần số: Tăng tần số đầu vào.
- Khuếch đại sóng siêu tần: Khuếch đại tín hiệu sóng siêu tần yếu.
- Chiến thuật điện tử: Gây nhiễu sóng và các biện pháp phòng ngừa.
- Cảm biến từ xa: Các cảm biến sóng siêu tần hoạt động để hình ảnh và phát hiện.
- Dao động liên tục: Tạo ra tín hiệu sóng siêu tần liên tục.
- Nguồn sóng liên tục: Tạo ra sóng siêu tần liên tục.
- Varactor Diode (Điện Diot Biến Đổi):
- Varactor Diode, còn được biết đến là varicap diode hoặc tuning diode, là một loại điện diot bán dẫn được thiết kế để tận dụng tính chất dung tích biến đổi của nó khi được nghịch đảo. Nó chủ yếu được sử dụng trong ứng dụng tần số và điều chỉnh, nơi dung tích của điện diot có thể được điều chỉnh bằng cách biến đổi điện áp nghịch đảo được áp dụng.
- Cấu trúc của Varactor Diode tương tự như một điện diot bán dẫn p-n thông thường, nhưng nó được thiết kế đặc biệt với một vùng thiếu hụt rộng và các hồi lạc doping được tối ưu hóa để cải thiện đặc tính dung tích-điện trở của nó. Vùng thiếu hụt hoạt động như một chất cách điện giữa các khu vực p và n, chúng có vai trò như các tấm điện dung.
- Khi một điện áp nghịch đảo được áp dụng lên Varactor Diode, chiều rộng của vùng thiếu hụt tăng lên, làm giảm dung tích. Bằng cách kiểm soát điện áp nghịch đảo, dung tích của Varactor Diode có thể được điều chỉnh trong một phạm vi rộng, tạo ra một điện dung có thể điều chỉnh được bằng điện áp.
- Ứng Dụng của Varactor Diode:
- Oscillator có thể điều chỉnh điện áp: Tạo ra tín hiệu sóng siêu tần có thể điều chỉnh được.
- Vòng pha-locked loop (PLL): Duy trì tần số đầu ra ổn định theo một tần số đầu vào tham chiếu.
- Tăng tần số: Tăng tần số của tín hiệu đầu vào.
- Thuận lợi trong thiết bị thu sóng tần số đài FM: Điều chỉnh tần số đầu vào để chọn đài.
- Thuận lợi trong thiết bị thu tín hiệu tivi: Điều chỉnh tần số đầu vào để chọn kênh.
- Hệ thống truyền hình sóng VHF/UHF: Điều chỉnh tần số cho truyền hình sóng VHF/UHF.
- Mạch lọc sóng tần số cao: Sử dụng trong mạch lọc sóng tần số cao để điều chỉnh và chọn sóng.
- Step-Recovery Diode (SRD – Điện Diot Phục Hồi Bước):
- Step-Recovery Diode (SRD) là một loại điện diot bán dẫn chuyên dụng nổi tiếng với hành vi chuyển đổi nhanh từ trạng thái dẫn đến trạng thái không dẫn. Nó có một hồi lạc được thiết kế đặc biệt, với nồng độ doping giảm dần từ kết nối p-n hướng tới phần n, tạo ra một “vùng dẫn” với nồng độ nhiễu điều chỉnh.
- Khi được nghịch đảo một cách nhanh chóng, SRD dẫn dòng như một điện diot thông thường. Khi được nghịch đảo, các chất mang điện tích được lưu trữ trong vùng dẫn bị cuốn ra nhanh chóng, gây ra một tăng đột ngột trong dòng điện nghịch đảo, sau đó là một giảm đột ngột khi các hạt điện tích cạn kiệt. Sự chuyển đổi nhanh này tạo ra xung điện áp sắc nét và nội dung hàm sóng cực cao ở tần số cao, làm cho SRD phù hợp cho nhiều ứng dụng sóng siêu cao.
- Ứng Dụng của Step-Recovery Diode (SRD):
- Tạo xung: Tạo xung điện áp sắc nét và nhanh chóng.
- Tần số nhân: Tạo ra bội số tần số cao từ tín hiệu đầu vào.
- Định hình sóng: Xử lý sóng hình ảnh nhanh chóng.
- Cổng lấy mẫu: Lấy mẫu nhanh chóng trong mạch điện tử tốc độ cao.
- Avalanche Diode (Điện Diot Avalanche):
- Avalanche Diode là một loại điện diot bán dẫn được thiết kế để hoạt động trong nghịch đảo gần điểm đổ vỡ của nó, nơi nó dẫn dòng thông qua sự tăng cường bằng đào tạo avalanche. Điều này xảy ra khi trường điện nghịch đảo qua kết nối p-n mạnh mẽ đủ để tăng tốc electron và lỗ tự do, tạo ra các cặp electron-lỗ thông qua hiện tượng ion hóa tác động.
- Cấu trúc của Avalanche Diode giống với một điện diot p-n thông thường, nhưng với một điểm đổ vỡ xác định và ổn định thông qua các hồi lạc đúng và hình học kết nối. Khi nghịch đảo dưới điện áp ngược, điode có dòng rò thấp. Tuy nhiên, khi điện áp đạt đến điểm đổ vỡ, dòng chảy thông qua nó đột ngột và tăng cao với hiện tượng avalanche, làm cho nó phù hợp cho nhiều ứng dụng.
- Ứng Dụng của Avalanche Diode:
- Điều chỉnh điện áp: Sử dụng Zener Diodes để duy trì điện áp ổn định.
- Bảo vệ quá áp: Giữ điện áp ổn định để bảo vệ linh kiện nhạy.
- Chuyển đổi nhanh: Đáp ứng nhanh chóng đối với thay đổi điện áp trong mạch.
- Tạo xung: Tạo ra xung điện áp ngắn.
- Các mạch nhận sóng siêu tần: Sử dụng trong các mạch đầu vào sóng siêu tần.
- Mạch chuyển mạch tần số cao: Sử dụng trong mạch chuyển mạch sóng siêu tần.
- Tạo xung sóng siêu tần: Tạo ra xung sóng siêu tần ổn định.
- PIN Diode (Điện Diot PIN):
- PIN Diode là một loại điện diot bán dẫn với một khu vực nội tại rộng giữa các khu vực p-type và n-type được đặc chủng. Cấu trúc này cho phép PIN Diode hoạt động như một trở kháng biến đổi tại tần số cao khi được nghịch đảo.
- Khi nghịch đảo, PIN Diode hoạt động như một điện diot thông thường. Tuy nhiên, ở tần số cao, các chất mang điện tích trong khu vực nội tại không thể theo dõi thay đổi điện áp nhanh chóng, dẫn đến một trở kháng biến đổi với dòng chảy.
- Khả năng hoạt động ở tần số cao làm cho PIN Diode hữu ích trong nhiều ứng dụng, bao gồm cả công tắc RF, bộ giảm xói lệch RF, cảm biến và hạn chế công suất RF.
- Ứng Dụng của PIN Diode:
- Công tắc RF: Chuyển đổi đường dẫn tín hiệu ở tần số cao.
- Giảm xói lệch RF: Kiểm soát biên độ của tín hiệu RF.
- Cảm biến: Sử dụng trong các ứng dụng cảm biến tần số cao.
- Hạn chế công suất RF: Bảo vệ các linh kiện khác khỏi công suất RF quá mức.
- Chuyển mạch mức công suất cao: Sử dụng trong các mạch chuyển đổi công suất cao.
- IMPATT Diode (Điện Diot IMPATT):
- IMPATT Diode (IMPact Avalanche Transit Time Diode) là một loại điện diot bán dẫn được thiết kế để tạo ra tín hiệu sóng siêu tần cao thông qua hiện tượng đổ vỡ avalanche. Cấu trúc của nó tương tự như một điện diot p-n thông thường, với một sự chuyển tiếp dần dần giữa các lớp n-type và p-type tạo ra một “vùng đổ vỡ” cho tạo ra sóng siêu tần.
- Khi được nghịch đảo, IMPATT Diode trải qua một quá trình đổ vỡ avalanche tạo ra một lượng lớn chất mang điện tích, dẫn đến một tăng đột ngột trong dòng và tạo ra sóng siêu tần. Đặc tính tần số cao của nó làm cho IMPATT Diode phù hợp cho nhiều ứng dụng sóng siêu tần, bao gồm cả các hệ thống truyền thông và radar.
- Ứng Dụng của IMPATT Diode:
- Dao động sóng siêu tần: Tạo ra tín hiệu sóng siêu tần ổn định.
- Khuếch đại sóng siêu tần: Khuếch đại tín hiệu sóng siêu tần yếu.
- Nhân tần số: Tăng tần số của tín hiệu đầu vào.
- Oscillator cục bộ: Cung cấp tín hiệu sóng siêu tần ổn định.
- Hệ thống radar: Sử dụng trong radar để phát hiện và đo khoảng cách.
- Thiết bị chống lại điện từ: Sử dụng trong các ứng dụng điện từ.
- Điốt Shockleycòn được biết đến với tên gọi là điốt p-n-p-n hoặc điốt bốn lớp, là một loại điốt bán dẫn với cấu trúc độc đáo bao gồm bốn lớp. Điốt này bao gồm hai vùng bán dẫn p-type ở các lớp ngoại cùng và hai vùng bán dẫn n-type ở các lớp nội cùng.Hoạt động của điốt Shockley dựa trên nguyên lý của sự trở kháng âm. Khi một điện áp thuận nghịch được áp dụng vào điốt, hai kết nối p-n trở nên thuận nghịch, và dòng điện bắt đầu chảy. Khi dòng điện tăng lên, điện áp trên điốt giảm do vùng trở kháng âm ở trung tâm của điốt.Ứng Dụng của Điốt Shockley:
- Dao động:
- Tạo ra tín hiệu dao động cho hệ thống truyền thông và điện tử.
- Công tắc:
- Kiểm soát luồng dòng trong các mạch điện tử.
- Mạch Kích Thích:
- Tạo xung để kích thích các thành phần điện tử khác.
- Mạch Giữ:
- Giữ một trạng thái hoặc thông tin trong mạch số.
- Dao động Nghỉ Ngơi:
- Tạo ra các dạng sóng lặp lại cho các ứng dụng đo thời gian
- Dao động:
